3D-Visualisierung
Die 3D-Ansicht Ihres Ladeplans ermöglicht ein umfassendes Verständnis jedes Details Ihres Containers.
- Drehen: Inspizieren Sie den Container aus allen Perspektiven.
- Zoomen: Fokussieren Sie auf bestimmte Objekte oder Bereiche.
- Schwenken: Bewegen Sie sich frei, um die optimale Ansicht zu erhalten.
Laderaumleiste
Jeder ausgewählte Laderaum hat einen nummerierten Tab oberhalb des Ladeinformationspanels. Klicken Sie auf einen Tab, um diesen Laderaum in der 3D-Ansicht zu öffnen.
- Artikelanzahl:Anzahl der in den Laderaum geladenen Artikel, zum Beispiel 24 pcs.
- Grünes Häkchen:Der Laderaum wurde geladen.
- Tab-Vorschau:Bewegen Sie den Mauszeiger über einen Tab, um die Artikelanzahl des Laderaums und die Auslastung von Länge, Volumen und Gewicht zu sehen.
- Ausgewählten Laderaum löschen:Entfernt den Laderaum, der gerade in der 3D-Ansicht geöffnet ist.

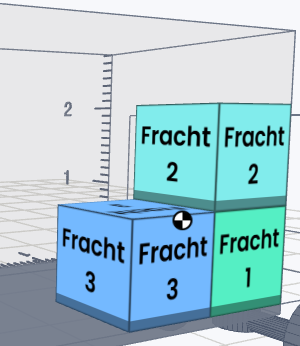

Visualisierung des Schwerpunkts
Der Schwerpunkt wird für jeden Laderaum separat anhand der physikalischen Eigenschaften der darin enthaltenen Artikel berechnet und in der 3D-Ansicht als schwarz-weiße Kugel angezeigt.
- Diese Visualisierung wird automatisch aktualisiert, sobald ein Objekt hinzugefügt oder entfernt wird.
Hervorhebung eines Elements
Diese Funktion macht alle anderen Elemente transparent und hebt das ausgewählte hervor, sodass Nutzer es im 3D-Laderaum schnell lokalisieren und identifizieren können.
Gewichtsverteilung und Schwerpunkt
Während Objekte hinzugefügt werden, berechnet der Algorithmus kontinuierlich den Gesamtschwerpunkt der geladenen Fracht.
- Dieser wird als schwarz-weiße Kugel im Raum in der 3D-Ansicht dargestellt.
- Die Position wird dynamisch aktualisiert, sobald neue Objekte hinzugefügt oder neu angeordnet werden.
Dies ermöglicht dem Benutzer:
- Die Gewichtsverteilung im Raum visuell zu analysieren.
- Objekte manuell (durch Verschieben oder Drehen) anzupassen, um bei Bedarf eine bessere Balance zu erreichen.

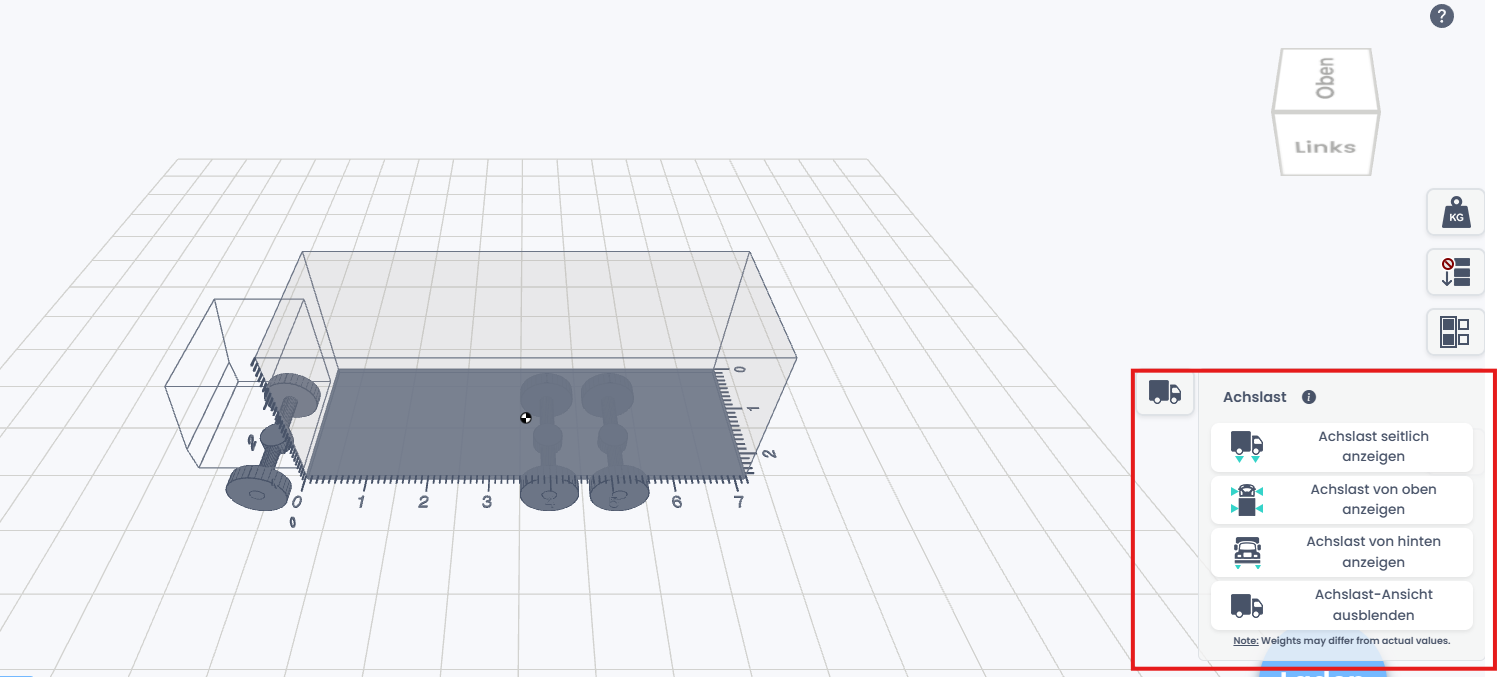

Achslastansicht
Die Axle Load View zeigt, wie sich das Gewicht der Ladung auf die Achsen verteilt. Die Achslasten werden für jeden Laderaum separat berechnet.

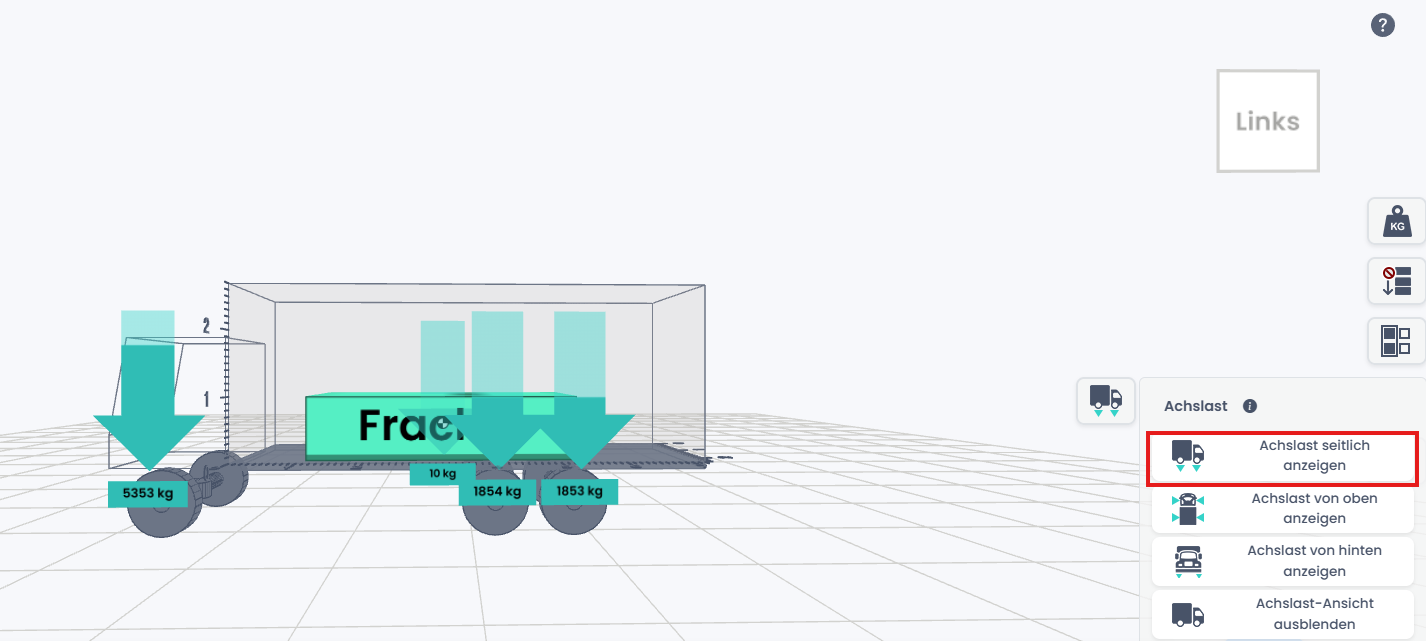

Achslast seitlich anzeigen
Diese Ansicht bietet eine Echtzeitvisualisierung der vorderen und hinteren Achslasten (Einheiten gemäß Ihren Einstellungen: kg oder lb). Sie ermöglicht es dem Bediener, im Simulationsumfeld das Zusammenspiel zwischen Lastposition, Schwerpunkt und Radstand vor der praktischen Umsetzung zu validieren.

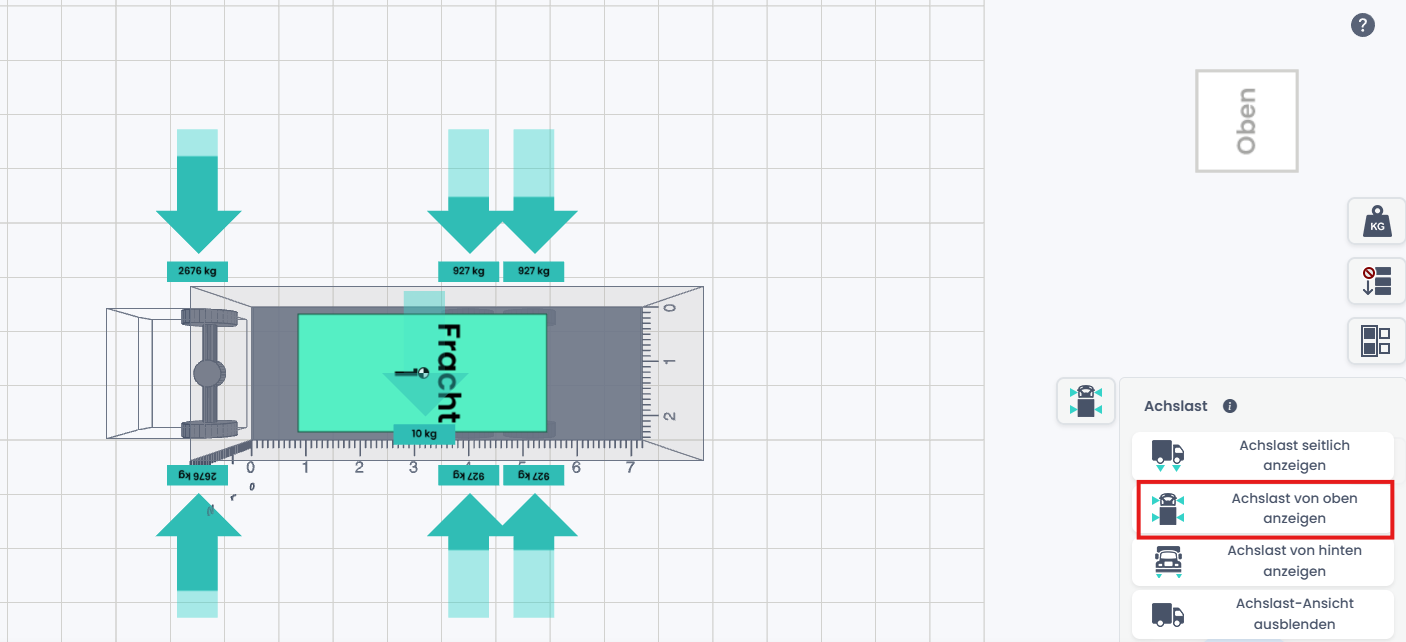

Achslast von oben anzeigen
Diese Ansicht zeigt die Last auf jeder Achse einzeln an (Einheiten gemäß Ihren Einstellungen: kg oder lb). Ziel ist es, die Verteilung pro Achse zu überprüfen, anstatt sich nur auf Vorder- und Hinterachse zu konzentrieren.
Achslast von hinten anzeigen
Diese Ansicht summiert und kennzeichnet die Gesamtlast auf allen linken sowie rechten Achsen (Einheiten gemäß Ihren Einstellungen: kg oder lb). Die Werte werden in Echtzeit aktualisiert, wenn sich die Position der Fracht ändert.
