3D визуализация
Просмотр вашего плана загрузки в 3D позволяет легко понять каждую деталь контейнера.
- Поворот: осмотрите контейнер со всех сторон.
- Масштаб: сфокусируйтесь на отдельных предметах или участках.
- Панорамирование: свободно перемещайтесь, чтобы получить идеальный обзор.
Панель пространств
У каждого выбранного пространства есть пронумерованная вкладка над панелью информации о загрузке. Нажмите на вкладку, чтобы открыть это пространство в 3D-виде.
- Количество грузов:Количество грузов, загруженных в пространство, например 24 pcs.
- Зелёная галочка:Пространство загружено.
- Предпросмотр вкладки:Наведите курсор на вкладку, чтобы увидеть количество грузов в пространстве и заполненность по длине, объёму и весу.
- Удалить выбранное пространство:Удаляет пространство, открытое в 3D-виде.

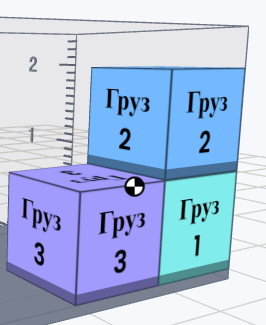

Визуализация центра тяжести
Центр тяжести рассчитывается отдельно для каждого пространства на основе физических свойств находящихся в нём грузов и отображается в 3D-виде в виде чёрно-белой сферы.
- Эта визуализация автоматически обновляется при добавлении или удалении предметов.
Подсветка объекта
Эта функция делает все остальные объекты прозрачными и выделяет выбранный, позволяя пользователям быстро находить и идентифицировать его в 3D-пространстве загрузки.
Распределение веса и центр тяжести
По мере добавления предметов алгоритм непрерывно вычисляет общий центр тяжести загруженного груза.
- Он отображается в виде черно-белой сферы в пространстве 3D-вида.
- Положение динамически обновляется при каждом новом добавлении или перестановке предметов.
Это позволяет пользователю:
- Визуально анализировать, как распределяется вес внутри пространства.
- Ручным образом корректировать положение предметов (перемещая или вращая их), чтобы достичь лучшего баланса при необходимости.
Просмотр нагрузки на оси
Axle Load View показывает, как вес груза распределяется по осям. Нагрузки на оси рассчитываются отдельно для каждого пространства.

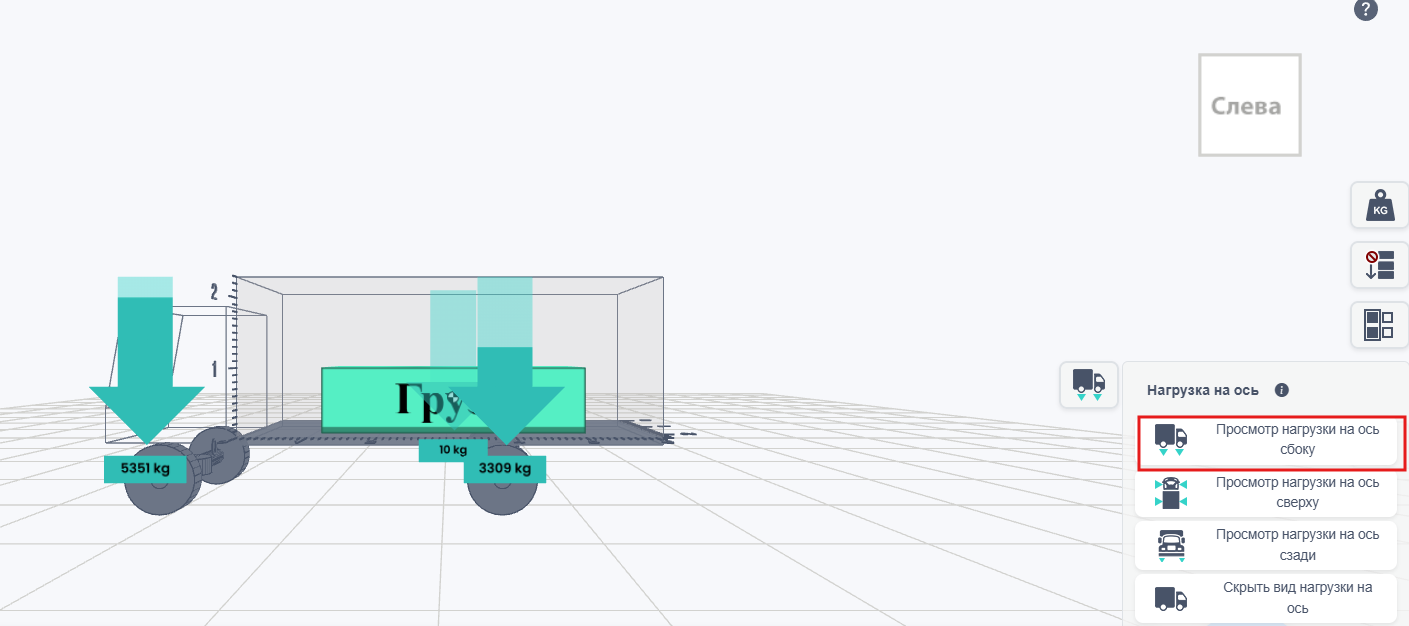

Просмотр нагрузки на оси сбоку
Этот вид обеспечивает визуализацию в реальном времени нагрузок на переднюю и заднюю оси (единицы измерения соответствуют вашим настройкам: кг или фунты). Он позволяет операторам проверять взаимодействие между положением груза, центром тяжести и базой колес еще до выполнения в полевых условиях.

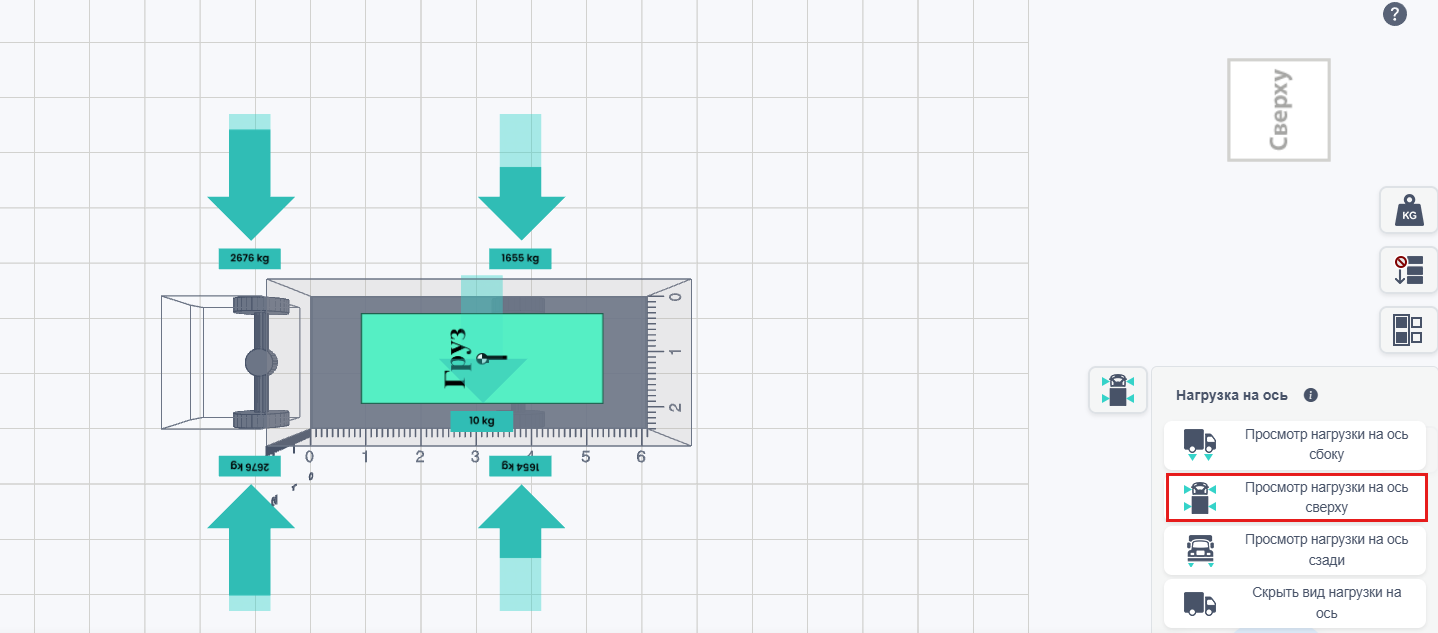

Просмотр нагрузки на оси сверху
Этот вид отображает нагрузку на каждую ось отдельно (единицы измерения соответствуют вашим настройкам: кг или фунты). Цель — проверить распределение по каждой оси, а не только сравнение передней и задней.

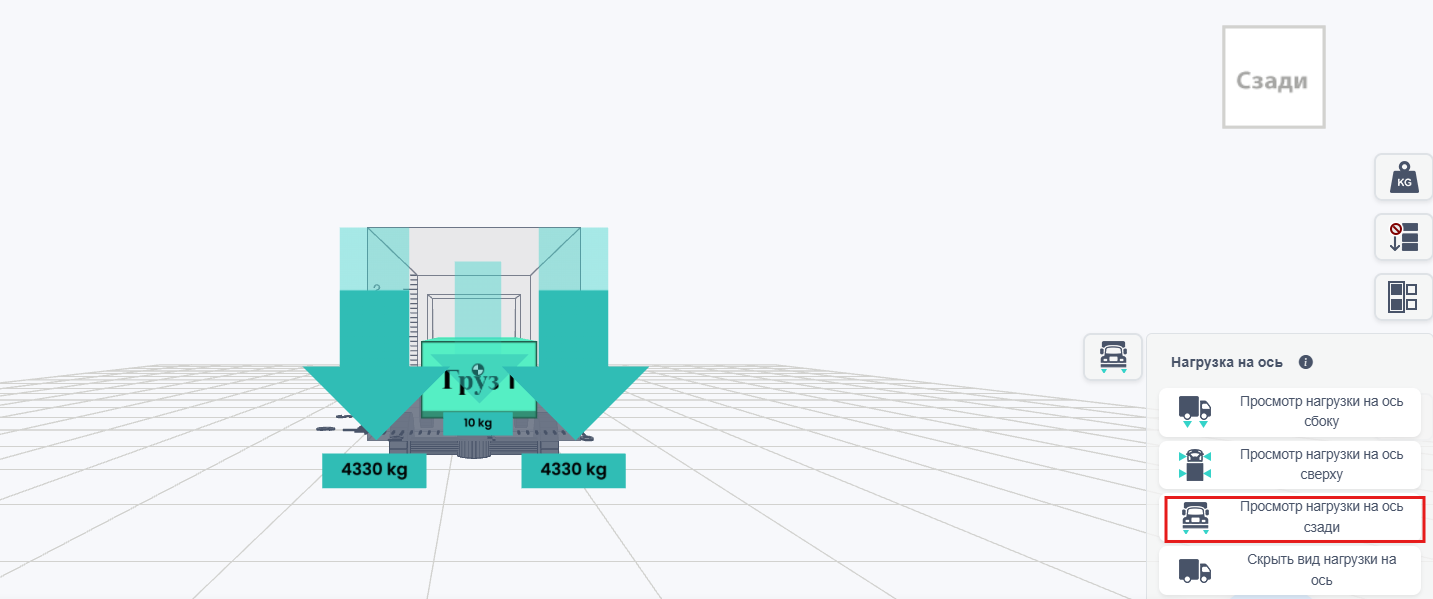

Просмотр нагрузки на оси сзади
Этот вид объединяет и отображает общую нагрузку на все левые оси и на все правые оси (единицы измерения соответствуют вашим настройкам: кг или фунты). Значения обновляются в реальном времени при изменении положения груза.
