Visualisation 3D
La visualisation de votre plan de chargement en 3D facilite la compréhension de chaque détail de votre conteneur.
- Rotation : Inspectez le conteneur sous tous les angles.
- Zoom : Concentrez-vous sur des articles ou des sections spécifiques.
- Déplacement (Pan) : Déplacez-vous librement pour obtenir la vue parfaite.
Barre des espaces
Chaque espace sélectionné possède un onglet numéroté au-dessus du panneau d'informations de chargement. Cliquez sur un onglet pour ouvrir cet espace dans la vue 3D.
- Nombre d'articles:Nombre d'articles chargés dans l'espace, par exemple 24 pcs.
- Coche verte:L'espace a été chargé.
- Aperçu de l'onglet:Survolez un onglet pour voir le nombre d'articles de l'espace et le taux d'utilisation de sa longueur, de son volume et de son poids.
- Supprimer l'espace sélectionné:Supprime l'espace actuellement ouvert dans la vue 3D.

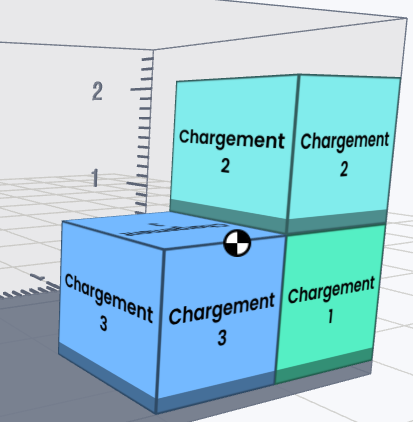

Visualisation du centre de gravité
Le centre de gravité est calculé séparément pour chaque espace, à partir des propriétés physiques des articles qu'il contient, et affiché dans la vue 3D sous forme de sphère noire et blanche.
- Cette visualisation est automatiquement mise à jour chaque fois qu’un article est ajouté ou supprimé.
Mise en évidence de l’article
Cette fonctionnalité rend tous les autres articles transparents et met en évidence l’article sélectionné, aidant les utilisateurs à le localiser et l’identifier rapidement dans l’espace de chargement 3D.
Répartition du poids et centre de gravité
À mesure que les articles sont ajoutés, l’algorithme calcule en continu le centre de gravité global de la cargaison chargée.
- Il est affiché sous forme de sphère noire et blanche à l’intérieur de l’espace dans la vue 3D.
- La position est mise à jour dynamiquement à chaque ajout ou réarrangement d’article.
Cela permet à l’utilisateur de :
- Analyser visuellement la répartition du poids dans l’espace.
- Ajuster manuellement les articles (en les déplaçant ou en les faisant pivoter) pour obtenir un meilleur équilibre si nécessaire.
Vue des charges par essieu
L'Axle Load View montre comment le poids du chargement se répartit sur les essieux. Les charges par essieu sont calculées séparément pour chaque espace.

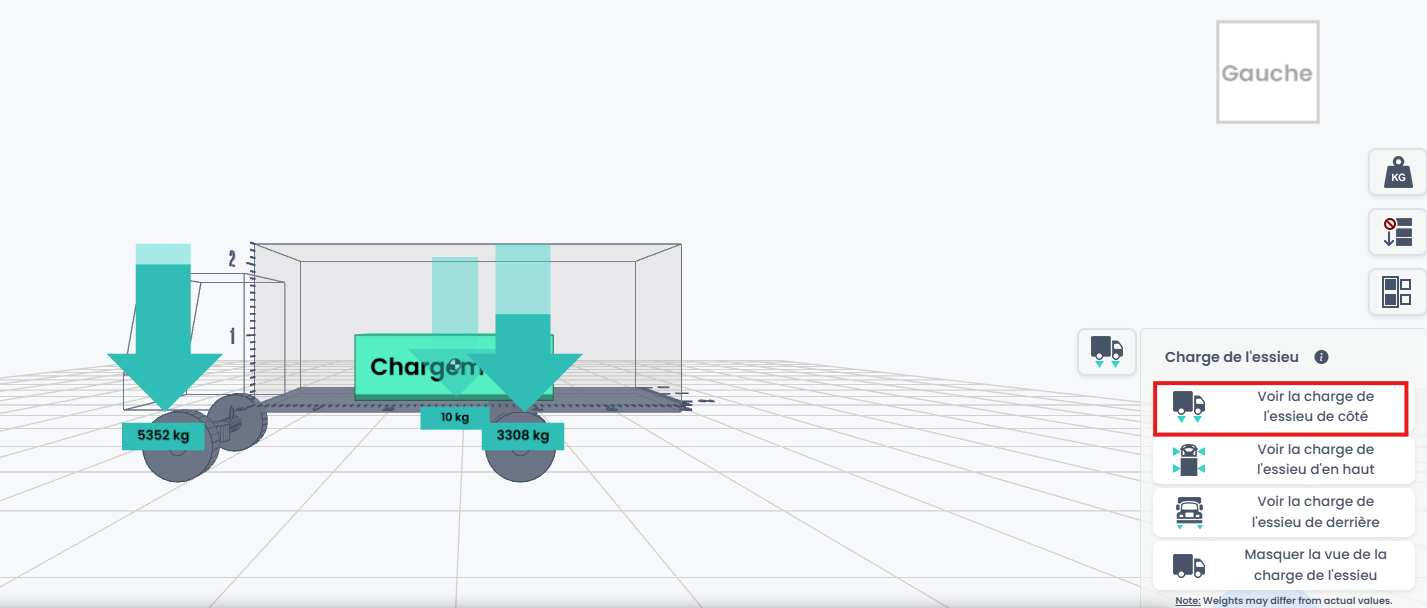

Vue des charges par essieu (latérale)
Cette vue fournit une visualisation en temps réel des charges sur les essieux avant et arrière (les unités suivent vos paramètres d’unité : kg ou lb). Elle permet aux opérateurs de valider dans l’environnement de simulation l’interaction entre la position de la charge, le centre de gravité et l’empattement avant l’exécution réelle.

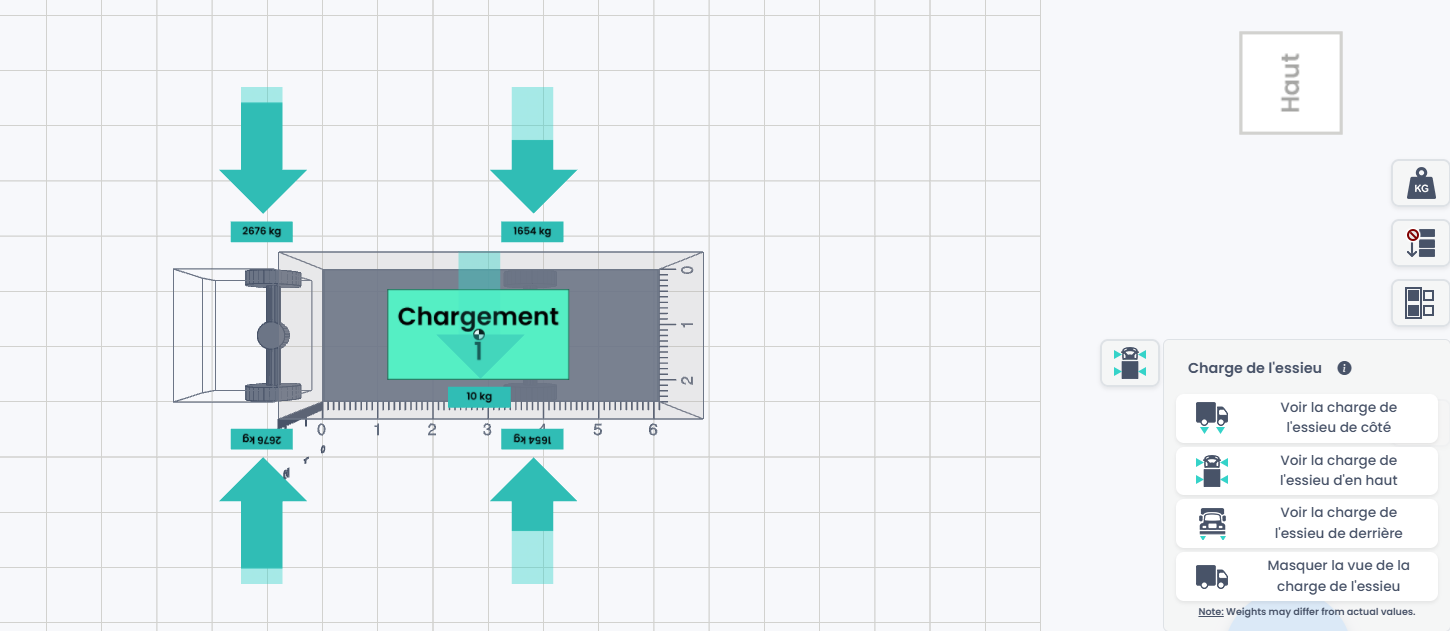

Vue des charges par essieu (vue de dessus)
Cette vue étiquette la charge sur chaque essieu individuellement (les unités suivent vos paramètres d’unité : kg ou lb). L’objectif est de valider la répartition par essieu plutôt que de se concentrer uniquement sur l’avant ou l’arrière.

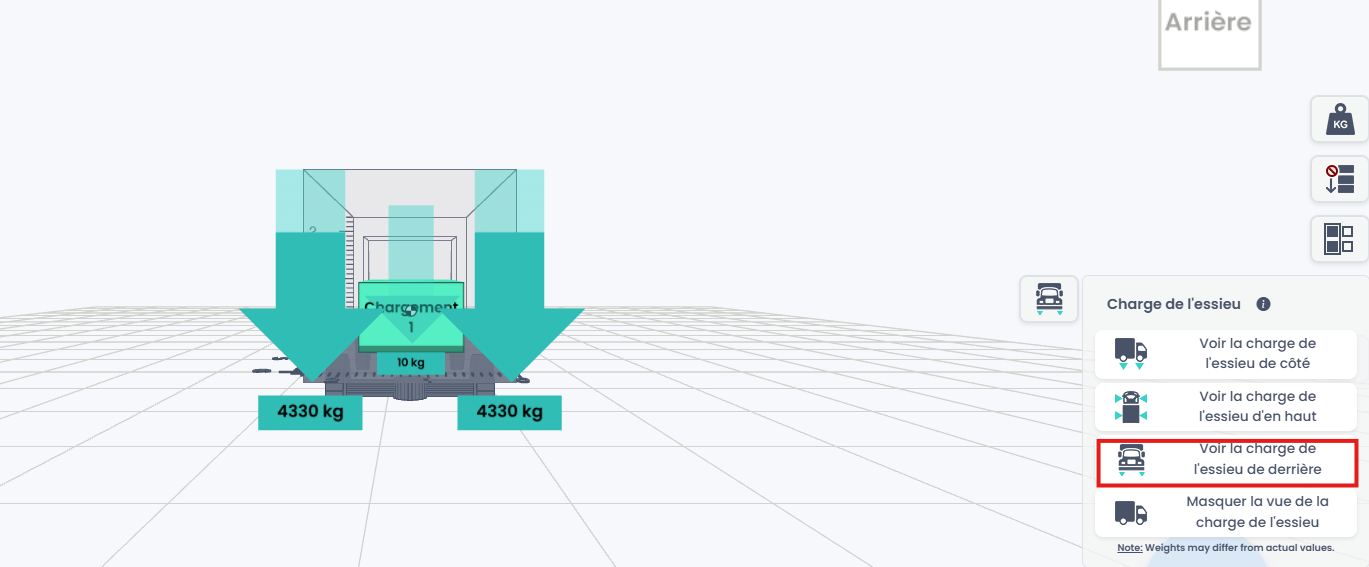

Vue des charges par essieu (arrière)
Cette vue regroupe et étiquette la charge totale sur tous les essieux du côté gauche et sur tous les essieux du côté droit (les unités suivent vos paramètres d’unité : kg ou lb). Les valeurs sont mises à jour en temps réel en fonction des changements de position de la cargaison.
