3D Görselleştirme

Yük planınızı 3D olarak görüntülemek, konteynerinizin her detayını kolayca anlamanızı sağlar.

Döndür: Konteyneri tüm açılardan inceleyin.
Yakınlaştır: Belirli öğelere veya bölümlere odaklanın.
Kaydır: Mükemmel görüşü elde etmek için serbestçe hareket edin.

Alan Çubuğu

Seçili her alan, yükleme bilgileri panelinin üstünde numaralı bir sekmeye sahiptir. Bir alanı 3D görünümde açmak için sekmesine tıklayın.

Ürün Sayısı:Alana yüklenen ürün sayısı, örneğin 24 pcs.
Yeşil Onay İşareti:Alan yüklendi.
Sekme Önizlemesi:Sekmenin üzerine geldiğinizde alanın ürün sayısı ve uzunluk, hacim ve ağırlık doluluğu görünür.
Seçili Alanı Sil:3D görünümde açık olan alanı kaldırır.

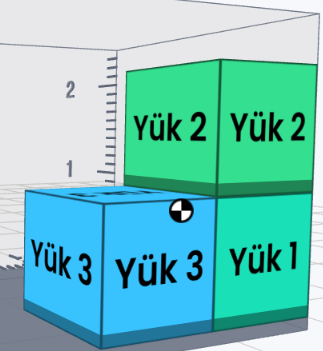

Ağırlık Merkezi Görselleştirmesi

Ağırlık merkezi, içindeki ürünlerin fiziksel özelliklerine göre her alan için ayrı hesaplanır ve 3D görünümde siyah-beyaz bir küre olarak gösterilir.

Bu görselleştirme, bir öğe eklendiğinde veya kaldırıldığında otomatik olarak güncellenir.

Öğe Vurgulama

Bu özellik, diğer tüm öğeleri transparan hâle getirip seçili öğeyi öne çıkararak kullanıcıların onu 3D yükleme alanı içinde hızlı bir şekilde bulmasını ve tanımlamasını sağlar.

Ağırlık Dağılımı ve Ağırlık Merkezi

Öğeler eklendikçe, algoritma yüklenmiş kargonun genel ağırlık merkezini sürekli olarak hesaplar.

Bu, 3D görünümde alan içinde siyah-beyaz bir küre olarak görüntülenir.
Konum, her yeni eklenen veya yeniden düzenlenen öğeyle dinamik olarak güncellenir.

Bu, kullanıcının şunları yapmasını sağlar:

Ağırlığın alan içinde nasıl dağıldığını görsel olarak analiz etmek.
Daha iyi denge elde etmek için öğeleri manuel olarak (taşıyarak veya döndürerek) ayarlamak.

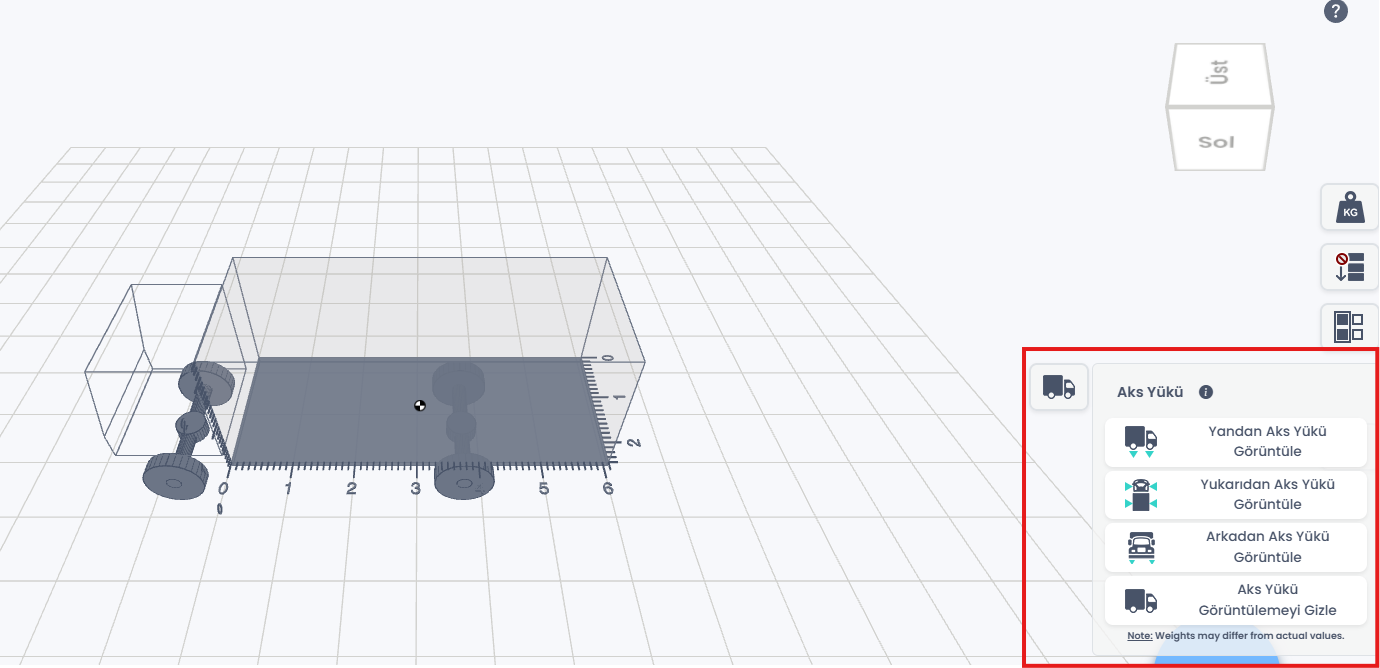

Aks Yükü Görünümü

Axle Load View, yükün ağırlığının akslara nasıl dağıldığını gösterir. Aks yükleri her alan için ayrı hesaplanır.

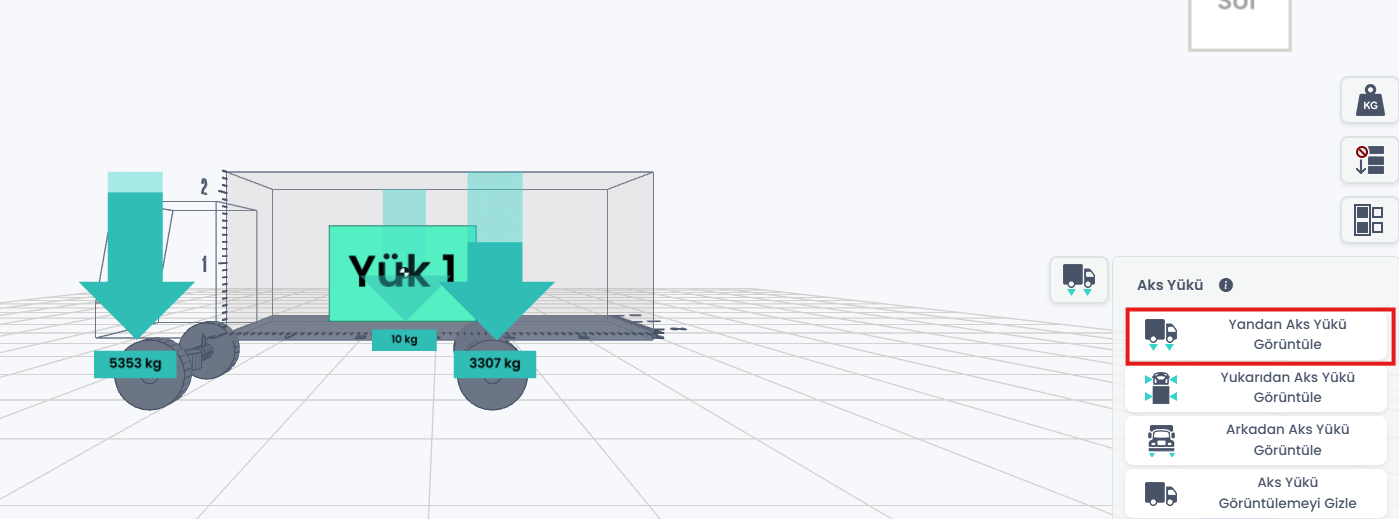

Aks Yükünü Yandan Görüntüle

Bu görünüm, ön ve arka aks yüklerini gerçek zamanlı olarak görselleştirir (birimler, Birim Ayarlarınıza göre kg veya lb cinsindedir). Bu, operatörlerin saha uygulamasından önce simülasyon ortamında yük pozisyonu, ağırlık merkezi ve dingil mesafesi arasındaki etkileşimi doğrulamasını sağlar.

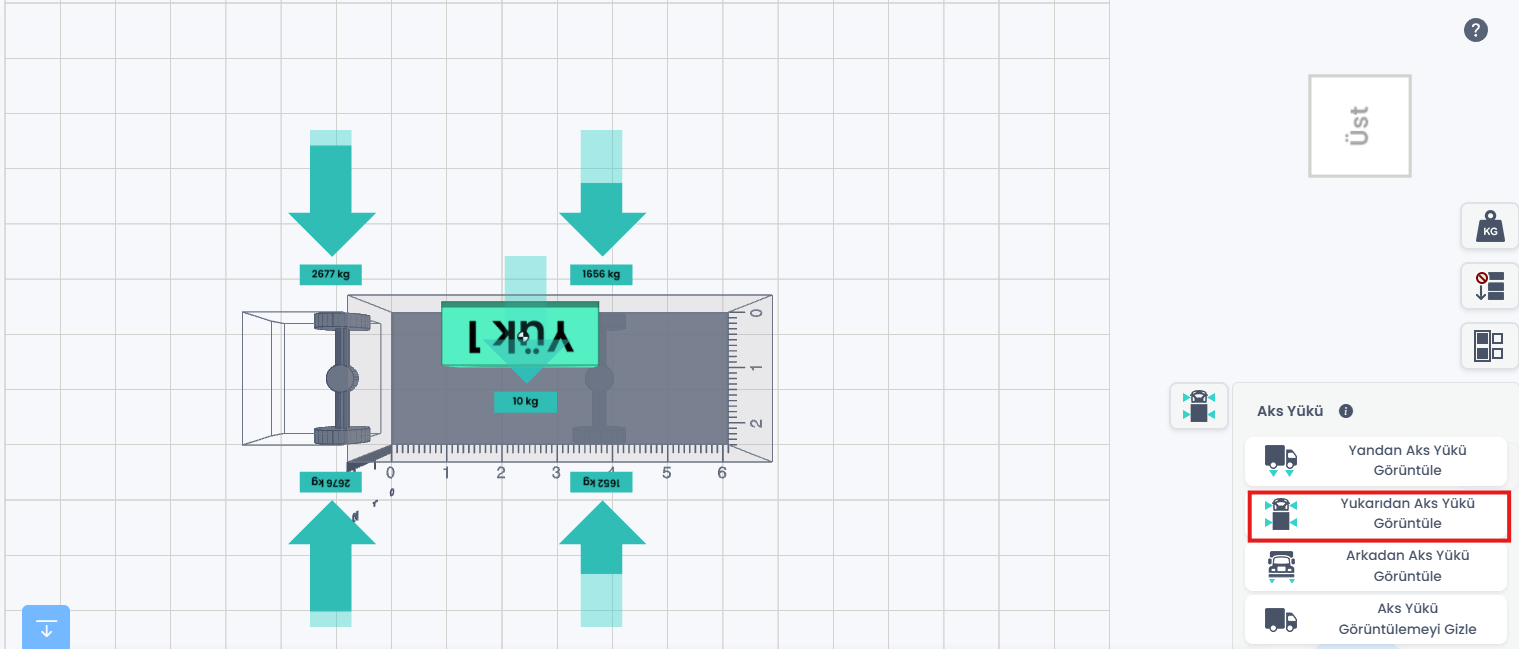

Aks Yükünü Üstten Görüntüle

Bu görünüm, her bir aks üzerindeki yükü ayrı ayrı etiketler (birimler, Birim Ayarlarınıza göre kg veya lb cinsindedir). Amaç, yalnızca ön ve arka odaklanmak yerine, aks başına dağılımı doğrulamaktır.

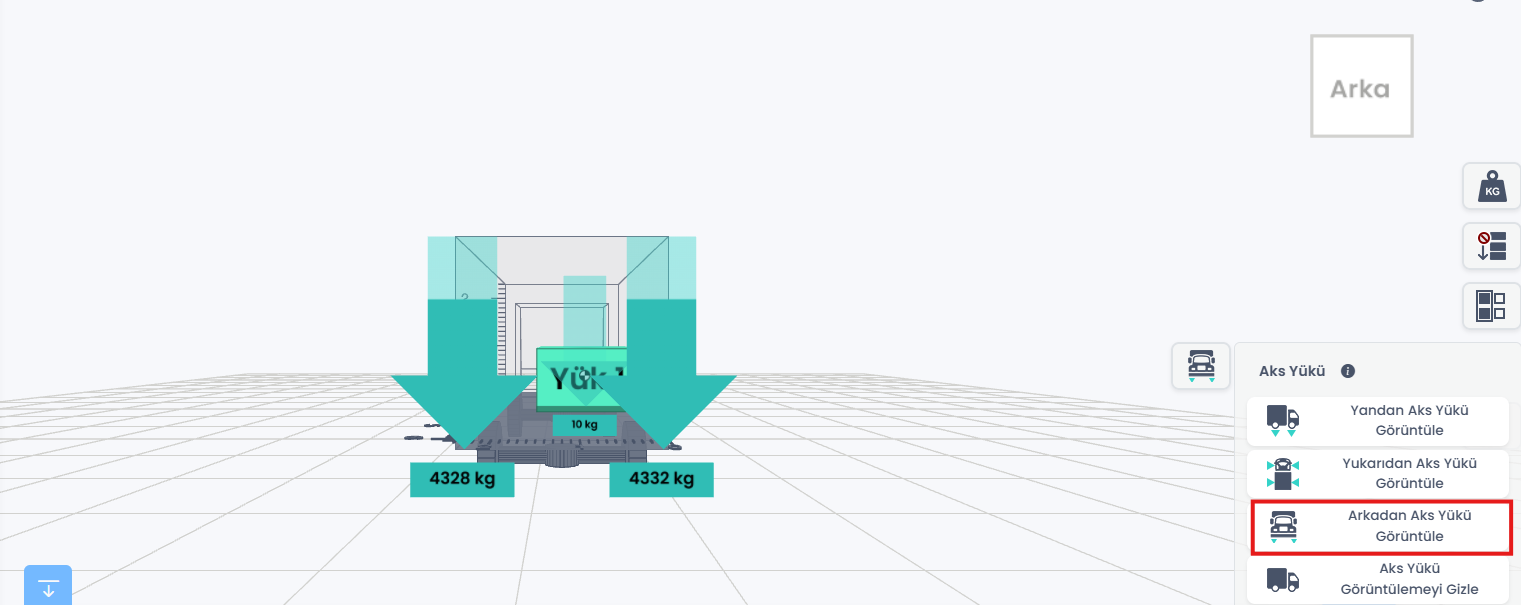

Aks Yükünü Arkadan Görüntüle

Bu görünüm, tüm sol taraftaki akslardaki toplam yükü ve tüm sağ taraftaki akslardaki toplam yükü birleştirir ve etiketler (birimler, Birim Ayarlarınıza göre kg veya lb cinsindedir). Değerler, yük pozisyonu değiştikçe gerçek zamanlı olarak güncellenir.
